注塑工藝和參數調整經(jīng)驗
發(fā)布時(shí)間：2023-11-21 14:15:08 點(diǎn)擊數：0
一、注塑過(guò)程
注塑過(guò)程可以簡(jiǎn)單的表示如下：上一周期完了——閉模——填充——保壓——回膠——冷卻——開(kāi)模——脫模——開(kāi)始下一周期

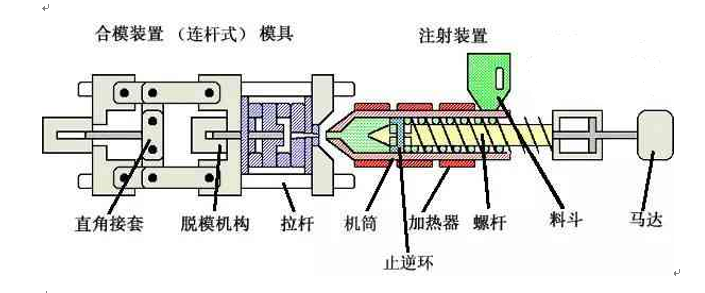

圖 注塑機結構簡(jiǎn)圖
在填充保壓降段，模腔壓力隨時(shí)間推移而上升，填充滿(mǎn)型腔之后壓力將保持在一個(gè)相對靜態(tài)的狀態(tài)，以補充由于收縮而產(chǎn)生的膠量不足，另外此壓力可以防止由于注射的降低而產(chǎn)生的膠體倒流現象，這就是保壓階段，保壓完了之后模腔壓力逐漸下降，并隨時(shí)間推移理論上可以降到零，但實(shí)際并不為零，所以脫模之后制品內部?jì)却鎯葢?，因而有的產(chǎn)品需經(jīng)過(guò)后處理，清除殘存應力。所謂應力，就是來(lái)傅高子鏈或者鏈段自由運動(dòng)的力，即彎曲變形，應力開(kāi)裂，縮孔等。
二、注塑過(guò)程的主要參數
1、注塑膠料溫度
熔體溫度對熔體的流動(dòng)性能起主要作用，由于塑膠沒(méi)有具體的熔點(diǎn)，所謂熔點(diǎn)是一個(gè)熔融狀態(tài)下的溫度段，塑膠分子鏈的結構與組成不同，因而對其流動(dòng)性的影響也不同，剛性分子鏈受溫度影響較明顯，如PC、PPS等，而柔性分子鏈如：PA、PP、PE等流動(dòng)性通過(guò)改變溫度并不明顯，所以應根據不同的材料來(lái)調校合理的注塑溫度。
2、注塑壓力
熔體克服前進(jìn)所需的阻力，直接影響產(chǎn)品的尺寸，重量和變形等，不同的塑膠產(chǎn)品所需注塑壓力不同，對于象PA、PP等材料，增加壓力會(huì )使其流動(dòng)性顯著(zhù)改善，注射壓力大小決定產(chǎn)品的密度，即外觀(guān)光澤性。

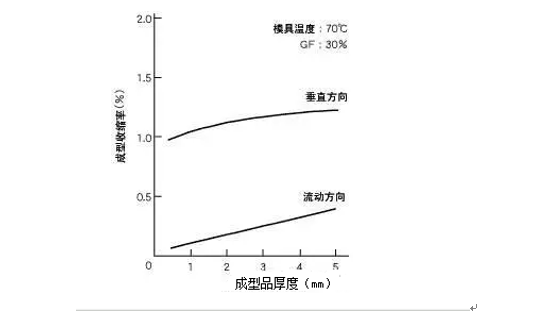

3、模具溫度
有些塑膠料由于結晶化溫度高，結晶速度慢，需要較高模溫，有些由于控制尺寸和變形，或者脫模的需要，要較高的溫度或較低溫度，如PC一般要求60度以上，而PPS為了達到較好的外觀(guān)和改善流動(dòng)性，模溫有時(shí)需要160度以上，因而模具溫度對改善產(chǎn)品的外觀(guān)、變形、尺寸，膠模方面有不可抵估的作用。
三、注塑專(zhuān)業(yè)參數含義說(shuō)明
1、注射量
注射量是指注塑機螺桿在注塑時(shí)，向模具內所注射的熔體量。注射量=螺桿推進(jìn)容積*ρ*Cρ為注塑物料密度C對結晶型聚合物為0.85，對非結晶型聚合物為0.93注塑機不可用來(lái)加工小于注射量1/10或超過(guò)注射量70%的制品
2、計量行程(預塑行程)
每次注射程序終止后，螺桿處在料桶的最前端，當預塑程序到達時(shí)，螺桿開(kāi)始旋轉，物料被送到螺桿頭部，螺桿在物料的反作用下后退，碰到限位開(kāi)關(guān)為止，此過(guò)程為計量過(guò)程。注射量的大小與計量行程的精度有關(guān)，太小，注射量不夠，太大，使料桶前部每次注射后余料太大，使熔體溫度不均或過(guò)熱分解。預塑后計量實(shí)中的熔體其縱向溫度和徑向溫度都有溫差，螺桿轉數，預塑背壓和料桶溫度都將對熔體溫度和溫差有較大影響。
3、防延量
防延量是指螺桿計量到位后，又直線(xiàn)地倒退一距離，使計量室的比容變大，內壓下降，防止流體從計量室中流出。防流延還有一目的是注射噴嘴不退后進(jìn)行預塑時(shí)，降低噴嘴流道系統壓力，降低內應力，并在開(kāi)模時(shí)容易抽出料把，防延量大會(huì )使計量室中挾雜有氣泡，對粘度大的物料可不設防延量。以上各參數通過(guò)合理調?？梢缘玫椒掀焚|(zhì)要求的產(chǎn)品，如尺寸可以通過(guò)注塑壓力，模溫、注塑速度，背壓來(lái)達到。
四、怎樣調較注塑工藝參數
1.溫度的控制
熱電偶也廣泛應用作溫度控制系統的感應器。在控制儀器上，設定需要的溫度，而感應器的顯示將與設定點(diǎn)上產(chǎn)生的溫度相比較。在這最簡(jiǎn)單的系統中，當溫度到達設定點(diǎn)時(shí)，就會(huì )關(guān)閉，溫度下降后電源又重新開(kāi)啟。這種系統稱(chēng)為開(kāi)閉控制，因為它不是開(kāi)就是關(guān)。
2.溫度
溫度的測量和控制在注塑中是十分重要的。雖然進(jìn)行這些測量是相對地簡(jiǎn)單，但多數注塑機都沒(méi)有足夠的溫度采點(diǎn)或線(xiàn)路。在多數注塑機上，溫度是由熱電偶感應的。一個(gè)熱電偶基本上由兩條不同的電線(xiàn)尾部相接而組成的。如果一端比另一端熱，將產(chǎn)生一個(gè)微小的電訊;越是加熱，訊號越強。
3.熔膠溫度
熔膠溫度是很重要的，所用的射料缸溫度只是指導性。熔膠溫度可在射嘴處量度或使用空氣噴射法來(lái)量度。射料缸的溫度設定取決于熔膠溫度、螺桿轉速、背壓、射料量和注塑周期。您如果沒(méi)有加工某一特定級別塑料的經(jīng)驗，請從最低的設定開(kāi)始。為了便于控制，射料缸分了區，但不是所有都設定為相同溫度。如果運作時(shí)間長(cháng)或在高溫下操作，請將第一區的溫度設定為較低的數值，這將防止塑料過(guò)早熔化和分流。注塑開(kāi)始前，確保液壓油、料斗封閉器、模具和射料缸都處于正確溫度下。
4.鎖模壓力
為了對抗注射壓力，必須使用鎖模壓力，不要自動(dòng)地選擇可供使用的最大數值，而要考慮投影面積，計算一個(gè)適合的數值。注塑件的投影面積，是從鎖模力的應用方向看到的最大面積。對大多數注塑情況來(lái)說(shuō)，它約為每平方英寸2噸，或每平方米31兆牛頓。然而這只是個(gè)低數值，而且應當作為一個(gè)很粗略的經(jīng)驗值，因為，一旦注塑件有任何的深度，那么側壁便必須考慮。
5.背壓
這是螺桿后退前所須要產(chǎn)生及超越的壓力，采用高背壓雖有利于色料散布均勻及塑料熔化，但卻同時(shí)延長(cháng)了中螺桿回位時(shí)間，減低填充塑料所含纖維的長(cháng)度，并增加了注塑機的應力;故背壓越低越好，在任何情況下都不能超過(guò)注塑機注塑壓力(最高定額)的20%。
6.注塑速度
這是指螺桿作為沖頭時(shí)，模具的填充速度。注塑薄壁制品時(shí)，必須采用高射速，以便于熔膠未凝固時(shí)完全填充模具，生產(chǎn)較為光滑的表面。填充時(shí)使用一系列程序化的射速，避免產(chǎn)生噴射或困氣等缺陷。注射可在開(kāi)環(huán)式或閉環(huán)式控制系統下進(jìn)行。
7.射嘴壓力
射嘴壓力是射嘴里面的壓力。它大約就是引起塑料流動(dòng)的壓力。它沒(méi)有固定的數值，而是隨模具填充的難度加大而增高。射嘴壓力、線(xiàn)壓力和注射壓力之間有直接的關(guān)系。在螺旋式注塑機上，射嘴壓力大約比注射壓力少大約百分之十左右。而在活塞式注塑機時(shí)壓力損失可達到百分之十左右。而在活塞式注塑機時(shí)壓力損失可達到百分之五十。
